Las Vegas Stadion: Spannen und Heben des Seiltragwerkes für die Dachkonstruktion

Design

Verwendetes Equipment

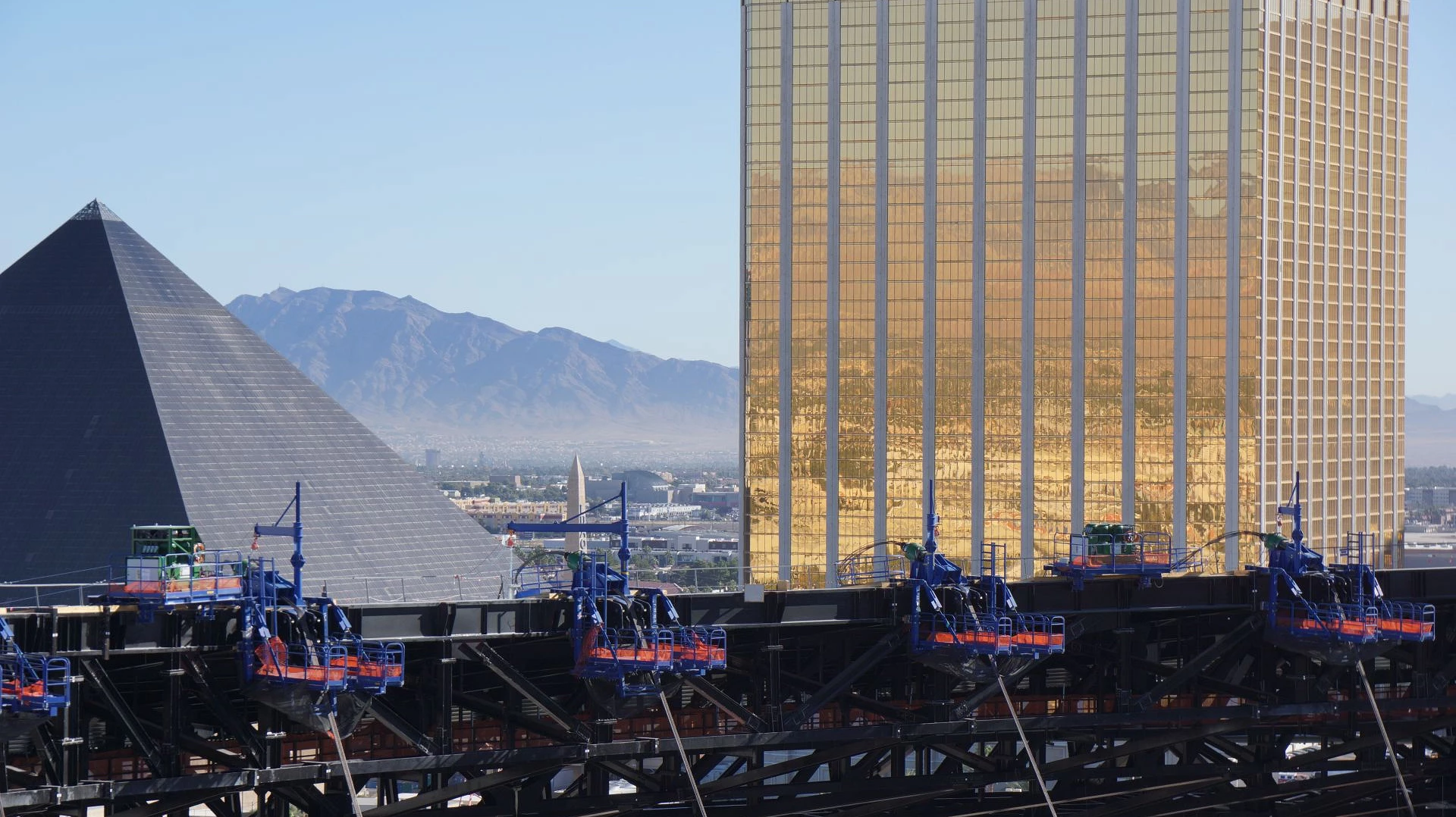

Hebetec stellte für dieses Projekt 50 H-400 Litzenheber und 13 hydraulische Pumpen vom Modell PA-4-30 bereit. Diese Geräte wurden speziell für die hohen Belastungen und die komplexe Struktur des Seilnetz-Daches ausgewählt. Die Litzenheber spielten eine entscheidende Rolle bei der Vormontage des Daches am Boden und bildeten die Grundlage für den finalen Hub.

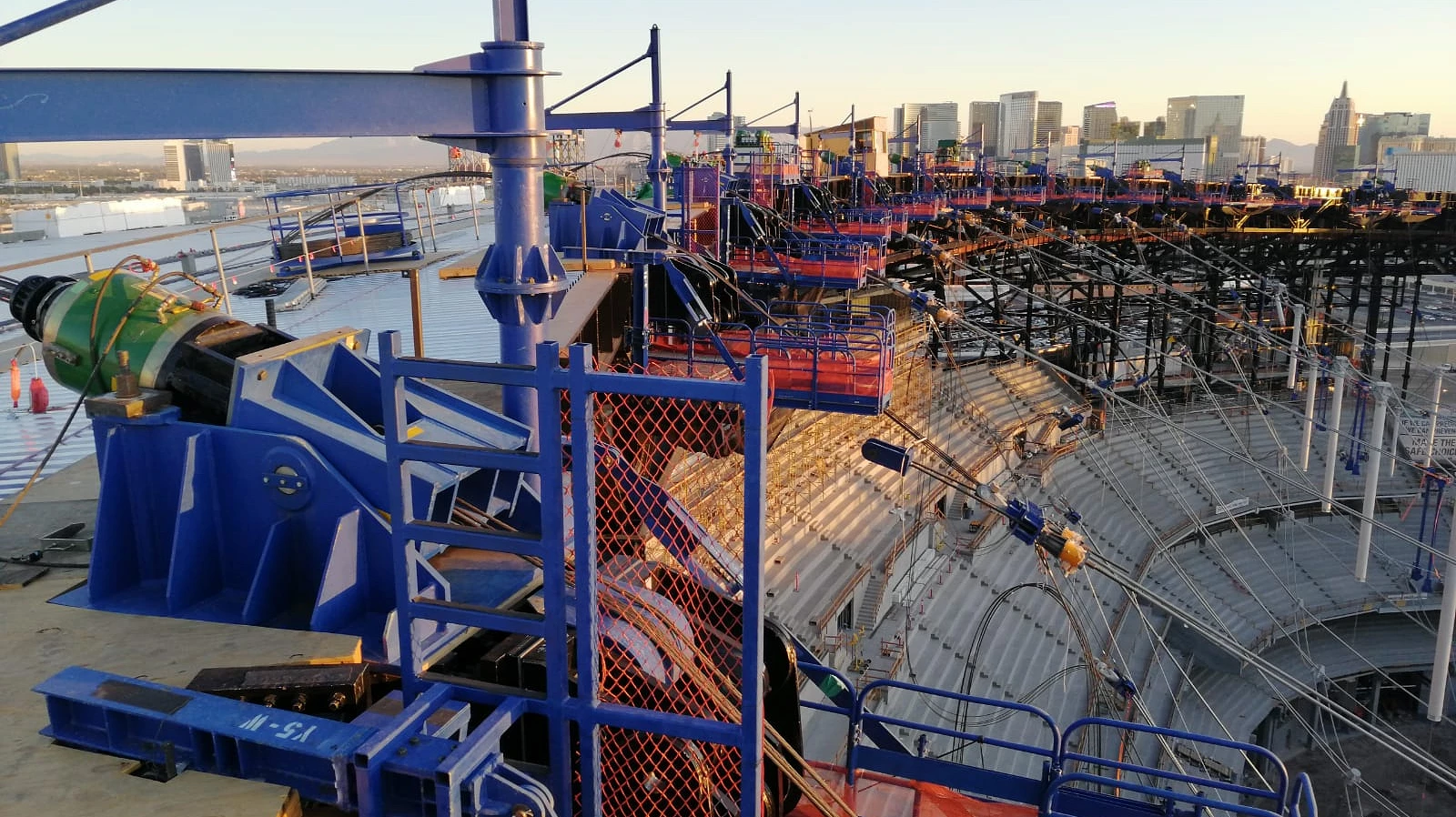

Litzenheber

Die verwendeten H-400 Litzenheber zeichnen sich durch ihre robuste Leistung bei Schwerlasthebungen bzw. Heavy Lifting aus. Ihre Fähigkeit, Lasten mit minimaler Abweichung zu bewältigen, war entscheidend, um jegliche Beschädigung der komplizierten Seilnetzkonstruktion zu verhindern.

Integration hydraulischer Einheiten

Die hydraulischen Pumpen PA-4-30 sorgten für die zuverlässige und effiziente Stromversorgung der Litzenheber. Die Synchronisation dieser Einheiten mit dem gesamten Hebesystem war unerlässlich, um die Integrität der Dachkonstruktion während des gesamten Hebevorgangs zu gewährleisten.

Moderne Steuerungssysteme

Ein zentraler Erfolgsfaktor des Projekts war die Integration eines computergesteuerten  SPS-Systems. Dieses System ermöglichte eine präzise Steuerung des Hebevorgangs und stellte sicher, dass jede Phase mit höchster Präzision ausgeführt wurde.

Überwachung und Spannung

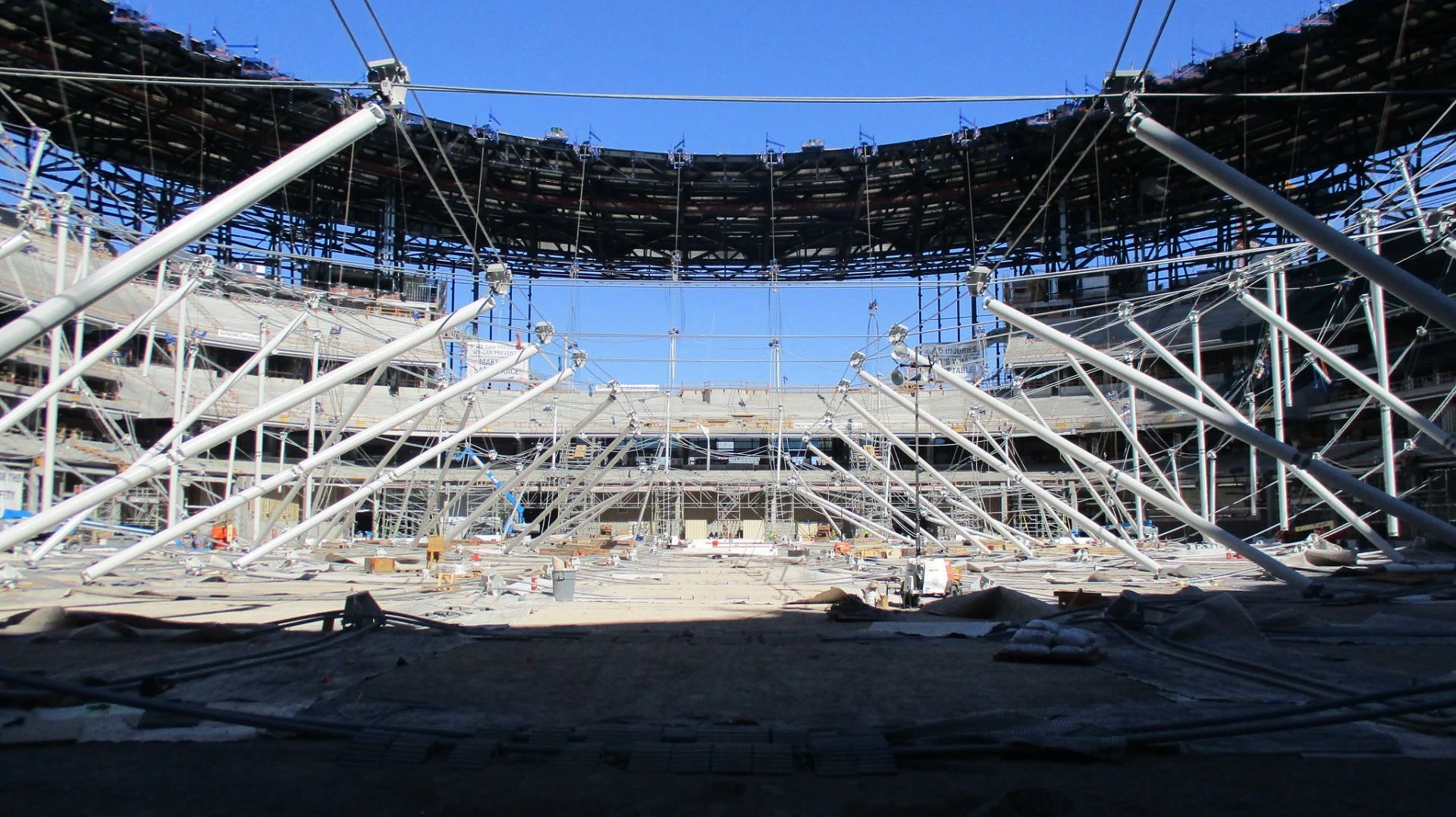

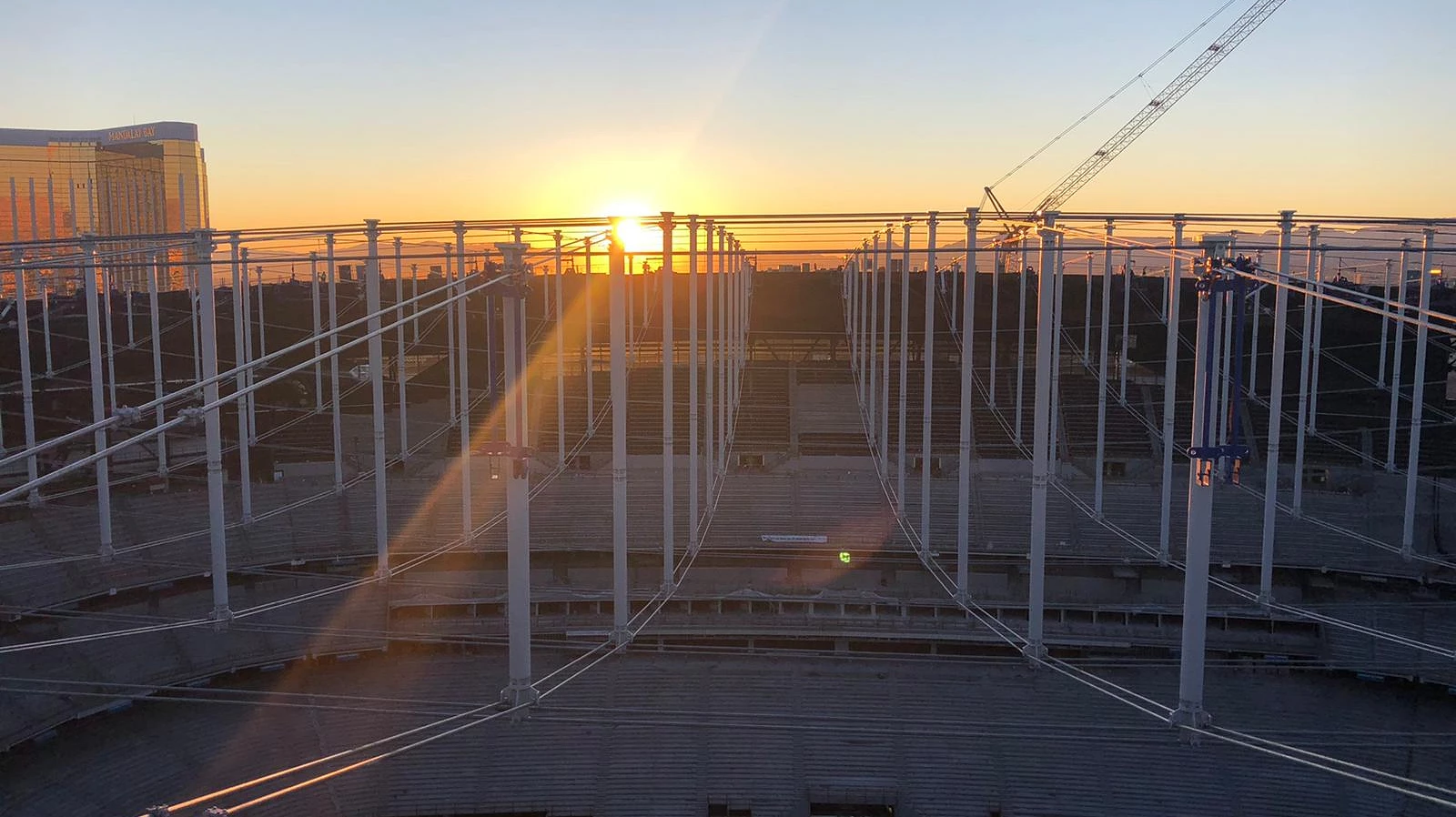

Die Konstruktionsvorgaben für das Seilnetzdach erforderten eine ständige Überwachung der von den Litzenhebern aufgebrachten Lasten. Um eine gleichmässige Lastverteilung auf der Dachfläche zu gewährleisten, wurden zwei Heber gleichzeitig entlang der vertikalen und horizontalen Achse gespannt.

Sicherheit und Präzision bei der Laststeuerung

Um die Auslegungslasten nicht zu überschreiten und potenzielle Schäden am Dach zu vermeiden, wurde das SPS-Steuerungssystem so konfiguriert, dass der von den Litzenhebern ausgeübte maximale Druck überwacht und begrenzt wird. Die Präzision der Drucksensoren mit einer Genauigkeit von 0,05 bar ~ 0.5t  bei einem 400-Tonnen-Litzenheber war entscheidend für die Einhaltung der Sicherheitsmargen.

Weitere technische Unterstützung

Neben den primären Heavy Lift-Mechanismen wurde ein separates Lasermesssystem mit sechs Punkten eingesetzt, um die Position des Seilnetzes präzise zu erfassen. Diese zusätzliche Präzisionsschicht stellte sicher, dass das Dach während des gesamten Hebevorgangs korrekt ausgerichtet war.

Erfolgreiche Dachhebung

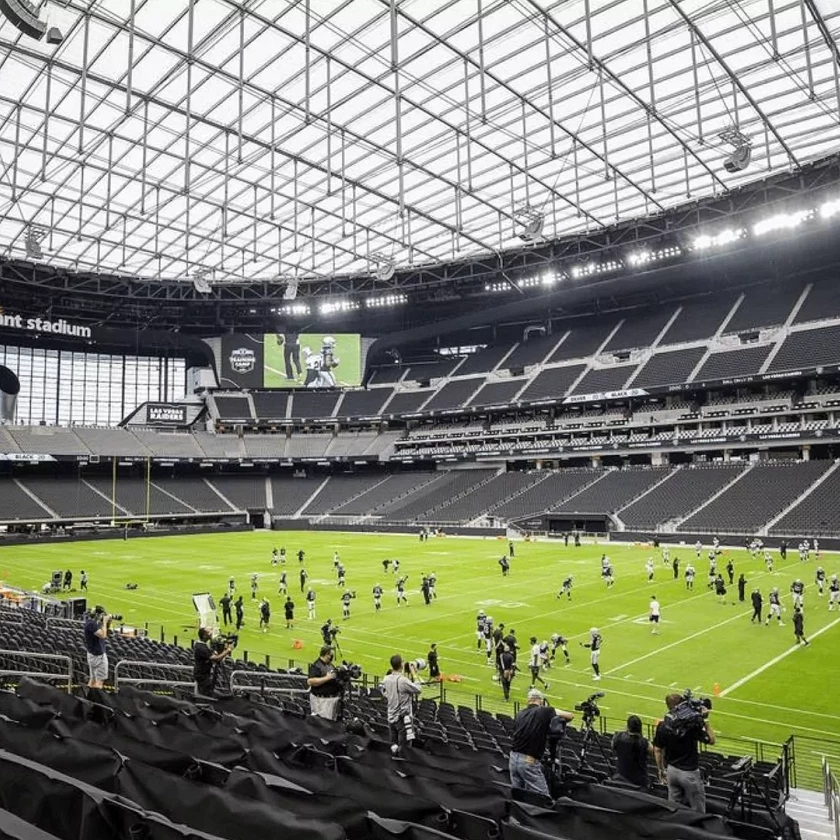

Der Dachhub im Allegiant Stadium wurde erfolgreich und termingerecht abgeschlossen und fügt Hebetecs Portfolio ein weiteres erfolgreiches Stadiondachprojekt hinzu.
